鎳及鎳合金換熱器

鎳換熱器

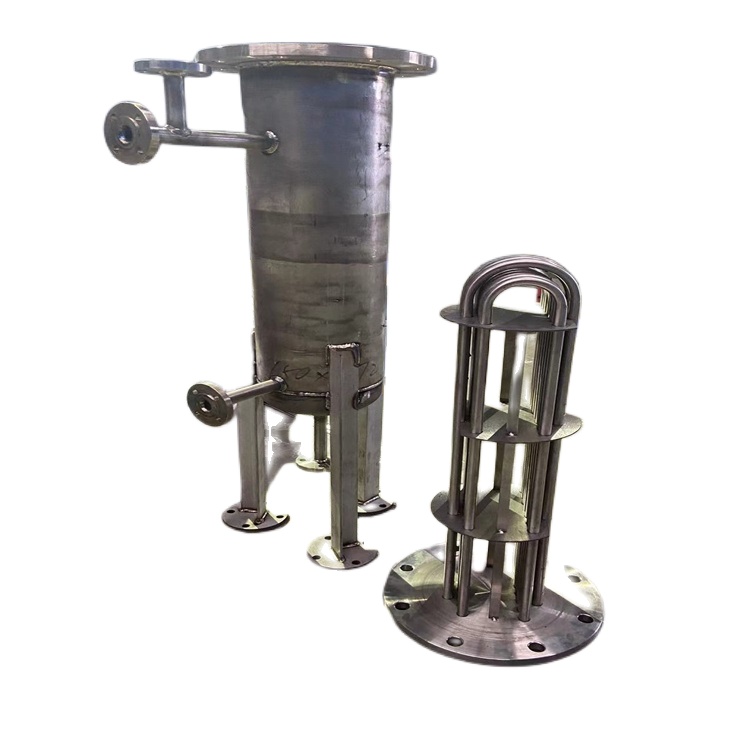

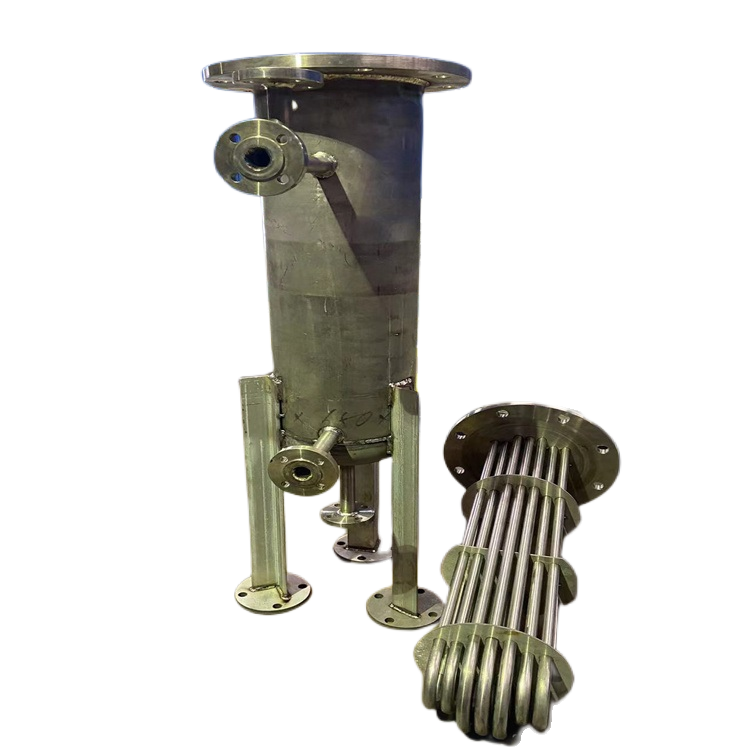

鎳及鎳合金換熱器

1.材質

鎳、鎳合金

2. 執行標準

按照圖紙要求制作

3.鎳基合金的焊接特點

由于鎳基合金焊縫金屬紀織為單一奧氏體組織,液態焊縫金屬流動性差、熔深淺、焊接時易產生熱裂紋和氣孔，因此焊前應徹底清洗工件和焊絲。

焊接時選用較小的熱輸人量,誠少接頭為溫停留時間,對控制和減少熱裂紋、提高耐腐蝕性均有利;同時選擇合適的焊接速度,采用窄焊道、焊條電弧焊時,盡量采用短弧;層間溫度應控制在 100°C以下。

4.管板與換熱管的焊接采用自動鎢衱氬弧焊工藝評定

采用堆焊合格的 12Cr2Mo1R+Inconel625 試板進行了管板與換熱管的自動鎢極氬弧焊工藝評定，焊絲選用 ER NiCrMo-3,規格中0.8mm,純 Ar 保護。并依據產品技術條件GB151-1999《管殼式換熱器》附錄B 的要求，分別進行了硬度、耐蝕性檢測和拉脫力試驗，試驗結果均滿足制造技術條件要求。

5.產品焊接

在工藝試驗及工藝評定的基礎上，進行了管板的 Inconel625 的堆焊、管板與換熱管的自動鎢極氬弧焊的焊接。實際表明,堆焊層與管接頭角焊縫成形美觀，無損檢測合格率高,各項技術指標均滿足要求。

6.焊接方法及工藝

采用混合氣體(85%41+15%C0，）保護焊修復工藝方法。焊接設備采用 N B C500 型半自動氣體保護焊機，焊絲牌號 ER50-6、焊絲直徑為 1.2m m，極性為直流反接。焊接前，采用火焰預熱方法在焊接修復起始部位長 300mm、導軌一側寬 40m m 范圍內預熱E120 ~150°C。第一道打底焊參數：焊接電流 220~ 230A，電弧電壓 22~24V，焊接速度26~28c m/m in,保護 氣體流量 18L/m in。第二道焊縫焊接參數：焊接電流260~280A，電弧電壓 26~28V，焊接速度 30~30cm/min，保護氣體流量 18L/min。第二道焊縫焊

接時控制焊縫表面余高不要過高，控制焊縫表面成形，保證焊縫與母材園滑過渡，減小焊腳處應力集入，保證筒體與導軌的熔合性良好，嚴禁打底焊道產生末熔合或根部裂紋等焊接缺陷。第一道焊道焊后嚴格檢查焊縫質量，若有焊接缺陷，必須徹底清除缺陷后再進行補焊修復。保證蓋面焊道成形質量，焊縫表面應平整光滑，焊腳與母材過渡自然平滑，焊縫余高不應凸起。

7.鎳換熱器的應用

換熱器在石油、化工、輕工、制藥、能源等工業生產中，常常用作把低溫流體加熱或者把高溫流體冷卻，把液體汽化成蒸汽或者把蒸汽冷凝成液體。換熱器既可是一種單元設備，如加熱器、冷卻器和凝汽器等；也可是某一工藝設備的組成部分，如氨合成塔內的換熱器。換熱器是化工生產中重要的單元設備，根據統計，熱交換器的噸位約占整個工藝設備的20%有的甚至高達30%，其重要性可想而知。

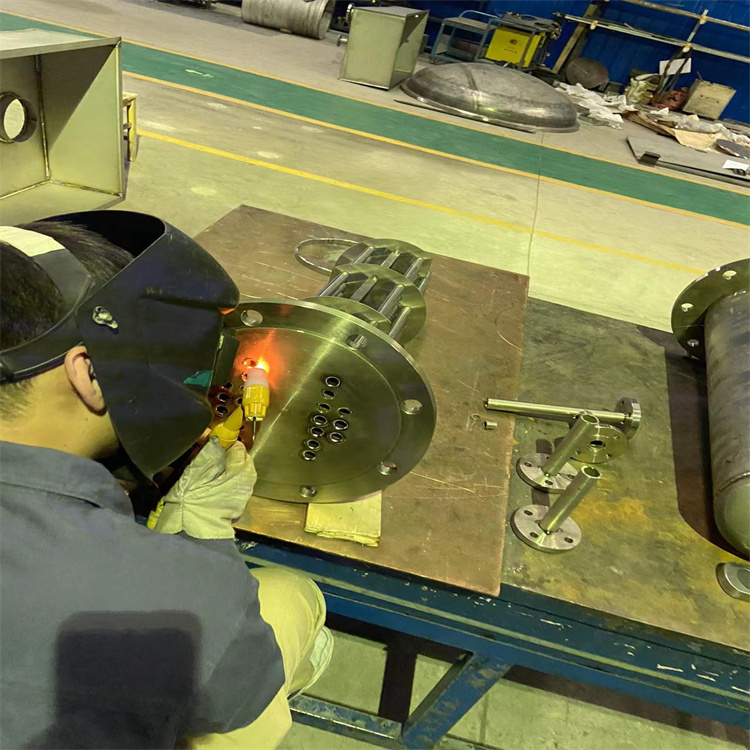

焊接過程

鎳換熱器焊接
