鍛造半成品的組織特征之一就是組織的多樣性。根據(jù)鍛件規(guī)定的技術(shù)標(biāo)準(zhǔn)要求，鍛件半成品的組織可以是各種類型的，如片狀的、過渡的或球狀的。鍛造半成品的組織與其幾何形狀、合金成分和制造鍛件的熱機械加工工藝有關(guān)。而根本的目標(biāo)是應(yīng)符合設(shè)計對鈦零件的要求。
鍛造半成品組織的另一個特征是特別容易發(fā)生組織不均勻性。這可以用每個鍛件，特別是模鍛件體積內(nèi)的變形和熱處理參數(shù)的明顯不均勻來解釋，與化學(xué)成分差異無關(guān)。（α+β)鈦合金鍛造半成品低倍和顯微組織不均勻性主要形式有：區(qū)域不均勻性、帶狀組織、島嶼狀不同晶粒度、年輪狀組織、波紋狀組織、斑狀組織和粗大α相析出等。

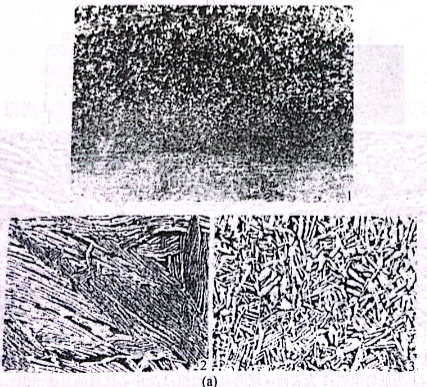

區(qū)域不均勻性可分為正向和逆向兩種。最常見的是由于坯料金屬在高度方向上不均勻流動引起的區(qū)域不均勻性。正向的區(qū)域不均勻性的特點是在鍛件表層難變形區(qū)金屬接近原始坯料的組織，而在鍛件截面中心的大變形區(qū)或過渡區(qū)域為經(jīng)過變形的過渡狀組織或球狀組織（見圖4-26(a)).而鍛件逆向的不均勻性正相反，鍛件中心是比表面更大的晶粒，接觸模具的難變形區(qū)是接近原始坯料的球狀或過渡狀組織（見圖4-26(b)).這些區(qū)域的相對大小與模鍛件的形狀以及鍛造工藝有密切的關(guān)系。像葉片鍛件，在大變形區(qū)可能成為局部的劇烈流線的狹窄變形區(qū)（見圖4-27).

億沐鑫新材料公司產(chǎn)品分類：鈦棒、鈦管、鈦板、鈦陽極、鈦箔鈦帶、鈦法蘭、鈦絲、鈦靶材、鈦設(shè)備、鈦餅鈦環(huán)、鈦標(biāo)準(zhǔn)件、鈦加工件
