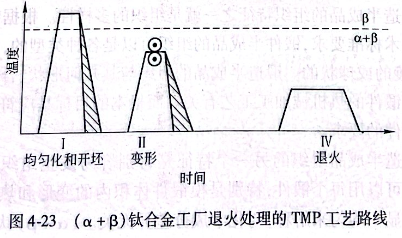

工廠退火組織是一種很普遍但又很少定義和討論的一種組織，它是一種省略了工序II-再結晶退火的熱機械加工工藝路線，如圖4-23所示。因此，工序II變形過程的細節(jié)內容（一火或兩火加熱、第二次加熱的時間、變形后的冷卻速度等）決定了半成品的顯微組織，特別是變形程度。因為在大多數(shù)情況下，變形工序的細節(jié)沒有受到客戶或最終用戶的控制，這些具體的細節(jié)中不同生產商之間甚至在不同批次之間是變化的，是不嚴格的，所以工廠退火條件通常是沒有確切定義其組織的。Ti-6A1-4V合金工廠退火得到顯微組織的一個例子如圖4-24所示，這個組織已經(jīng)發(fā)生了相當多的再結晶，在圖4-25中，工廠退火組織顯示出經(jīng)過變形的片狀組織。這時的最終退火工序的溫度高于α2相的溶解溫度，所以這一工序只是一個消除應力退火而已，也沒有α2相的析出。

億沐鑫新材料公司產品分類：鈦棒、鈦管、鈦板、鈦陽極、鈦箔鈦帶、鈦法蘭、鈦絲、鈦靶材、鈦設備、鈦餅鈦環(huán)、鈦標準件、鈦加工件
