1 真空冶金
真空是指稀薄的大氣空間。廣義上真空是指氣體密度低于大氣壓的空間狀態。真空是對氣體稀薄程度的一種客觀度量。由于氣體密度不易度量，因此改用氣體壓力p來描述。氣體壓力高表示真空度低，反之亦然。
常將真空狀態按氣體壓力的大小分成4個層次來描述：
（1)低真空，氣體壓力p為105~103Pa;
（2)中真空，氣體壓力p為103~10-'Pa;
（3)高真空，氣體壓力p為10-1~10-6Pa;
（4)超高真空，氣體壓力p小于10-6Pa.
在低于大氣壓或在惰性氣體保護下進行的冶金過程稱為真空冶金。真空冶金在鈦等稀有金屬生產中獲得了廣泛的應用。真空冶金有許多優點，特別是可以有效地防止活性金屬在高溫下的氧化，從而能獲得質量符合要求的產品。鈦是一種活性金屬，在其生產的許多環節中都必須采用真空冶金技術。
產生真空的過程稱為抽真空或排氣，獲得真空的設備稱為真空設備或真空泵。由幾臺泵組合而成的稱為真空機組。氣體壓力p的法定單位為Pa,與其他習用的壓力單位的換算關系為：
1 Torr(托）＝1mmHg=103 μmHg=1/760 atm(大氣壓）＝1.33 mbar(毫巴）＝133.3224 Pa
真空冶金系統管路中的稀薄氣體有4種基本的流動狀態，即湍流、分子流、黏滯流及黏滯－分子流。不同狀態的氣體流動有不同的性質。對它們的判別是按照氣體分子自由程入和管道直徑D之比值入／D的大小來區分的。由于入值不易測得，用平均壓力則比較容易。所以改用pD值來區分。判據分別為：
（1)黏滯流：λ/D<0.01,即pD>0.65;
（2)分子流：λ/D>1/3,即pD<0.02;
（3)黏滯－分子流：0.01<λ/D<1/3,即0.02<pD<0.65.
不同流動狀態的氣體有不同的特性，并且有不同的傳質傳熱速率。氣體在不同流動狀態下，其流動的流導不同，蒸餾的揮發速度不同，升溫時的傳熱效率也不一樣，從而影響真空冶金的精制效率、生產周期和熱能利用率。

2 真空設備的特性

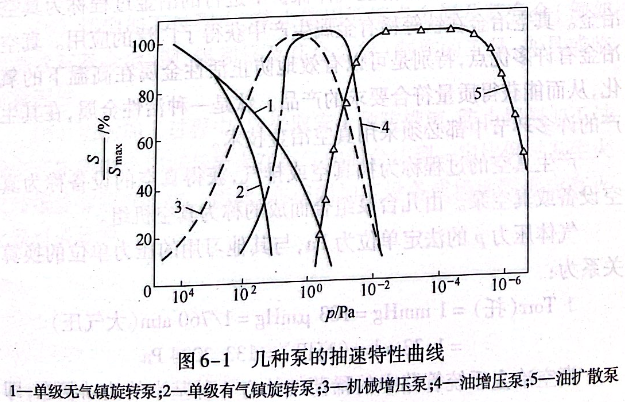

眾所周知，泵的抽速不是恒定不變的，它隨系統壓力的變化而變化，是壓力的函數。幾種冶金中常用的泵的抽速S與泵的最大抽速的比值S/Smx和抽速壓力p之間的關系如圖6-1所示。5種常用泵的最佳抽速范圍和極限真空度如表6-1.

由表6-1可見，這幾種泵的最佳抽速范圍存在重疊情況，它們的作用是相互補充的。其中，油增壓泵、油擴散泵和機械增壓泵（羅茨泵）必須配有前級泵方能起作用。這幾種泵都有各自的特性。

2.1 油封式機械泵

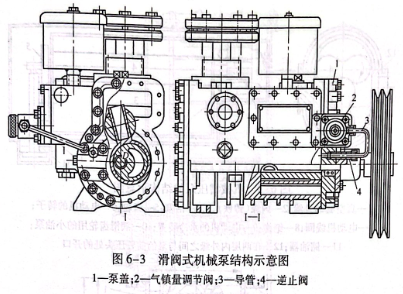

油封式機械泵包括旋片式、滑閥式和余擺線式3種形式，目前國產貨主要有前兩種。油封式機械泵是常用的也是唯一能在大氣下使用的泵，也是最基本的真空設備。它不僅可以單獨用做主泵，還可用做預抽泵、前級泵和維持泵。它不適用于抽含灰塵的氣體，因灰塵會污染泵油和磨損泵腔，若在這種場合下使用則需加捕集器和收塵器；它也不適用于抽含水汽的氣體，若在這種場合下使用則要加氣鎮閥。此類泵的結構復雜，加工困難，價格也高。典型的國產泵結構如圖6-2和圖6-3所示。
2.2 水環式真空泵

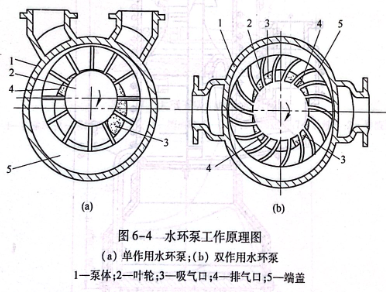

水環式真空泵是借水力流速造成的壓力差來抽空的，是一種低真空泵。它結構簡單且緊湊，制造容易，工作可靠，但效率低。泵內無轉動部分，適用于抽含灰塵、水汽和其他易燃易爆或帶腐蝕性氣體的場合。水環泵工作原理圖如圖6-4所示。

2.3 機械增壓泵（羅茨泵）

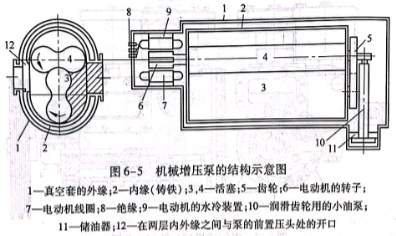

機械增壓泵是一種旋轉式變?nèi)菡婵毡?，在最佳壓力范圍?nèi)具有抽速大、效率高、啟動快，對被抽氣體中的灰塵和水蒸氣不敏感，轉子不必潤滑，泵腔內無油封等特點。由于泵內轉子和定子間的間隙較大（約為0.1~0.3mm),因此抽除氫氣類小分子氣體效率低。圖6-5所示為機械增壓泵的結構示意圖。

2.4 油增壓泵
油增壓泵是一種油蒸氣噴射式真空泵，在最佳壓力狀態下有較大抽速。它適用于系統真空度較高又有大量氣體排出的場合。

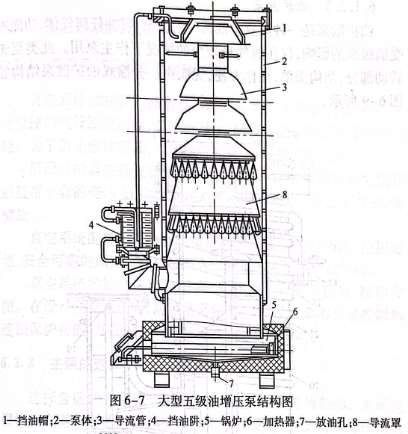

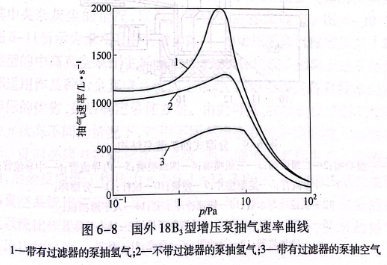

可抽任何氣體，對氫的抽氣效率尤其高，它的抽速受預真空度的影響較小，即使預真空泵油被污染的情況下也能正常工作。此類泵的結構簡單，無轉動部分，無噪聲，便于操作維護。增壓泵結構如圖6-6和圖6-7所示，國外18B3型增壓泵抽氣速率曲線如圖6-8所示。

2.5 油擴散泵

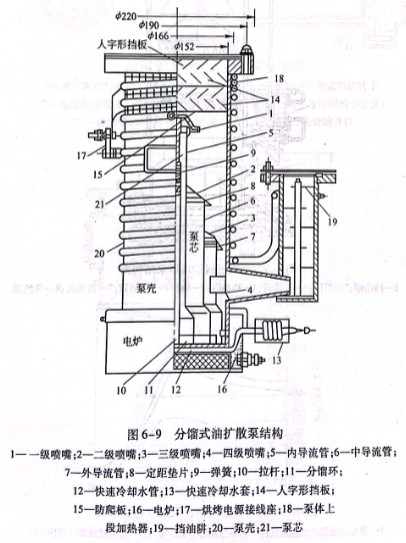

油擴散泵是一種高真空油蒸氣射流泵，可抽任何氣體，功能不受前級泵的影響，僅在放氣量較少的情況下作主泵用。此類泵無轉動部分，結構簡單，操作方便，無噪聲。分餾式油擴散泵結構如圖6-9所示。
