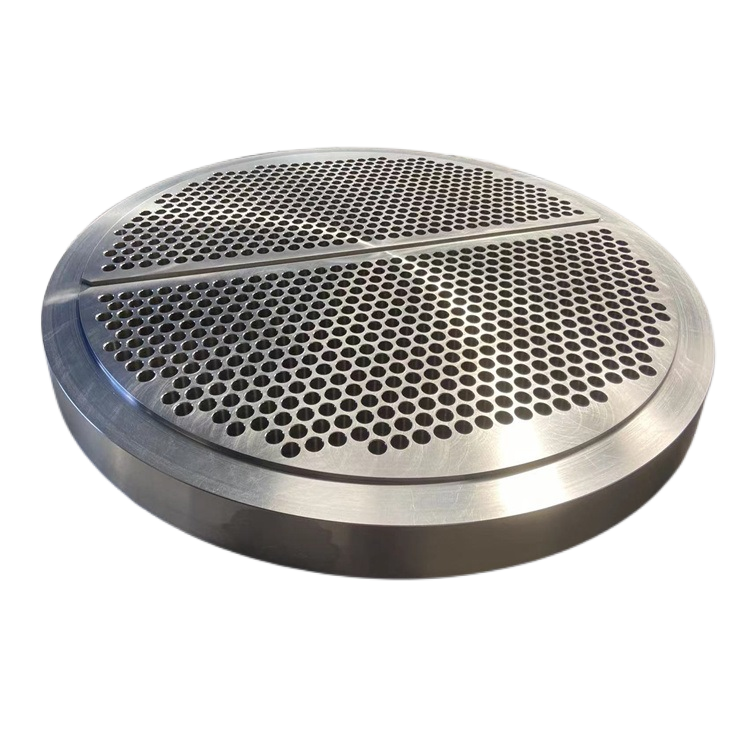

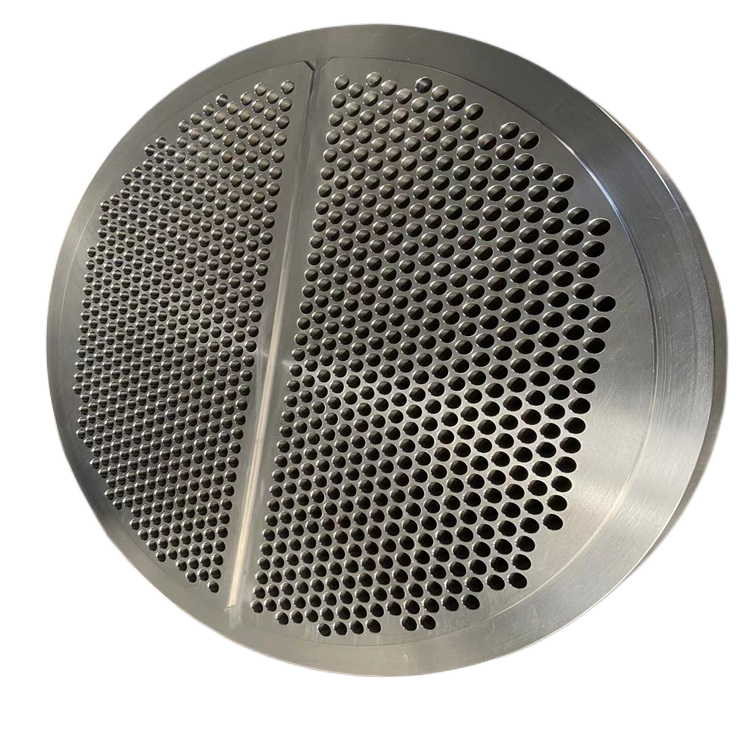

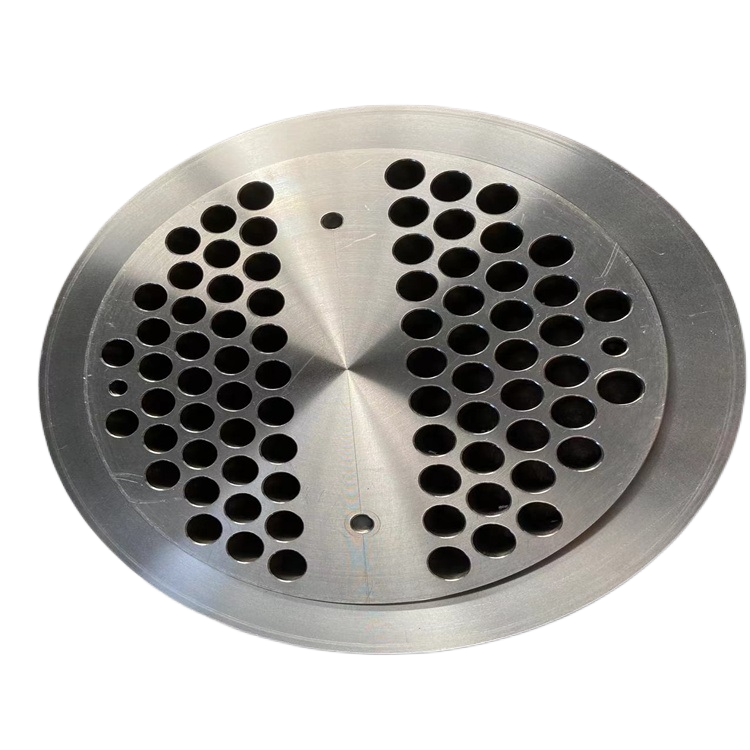

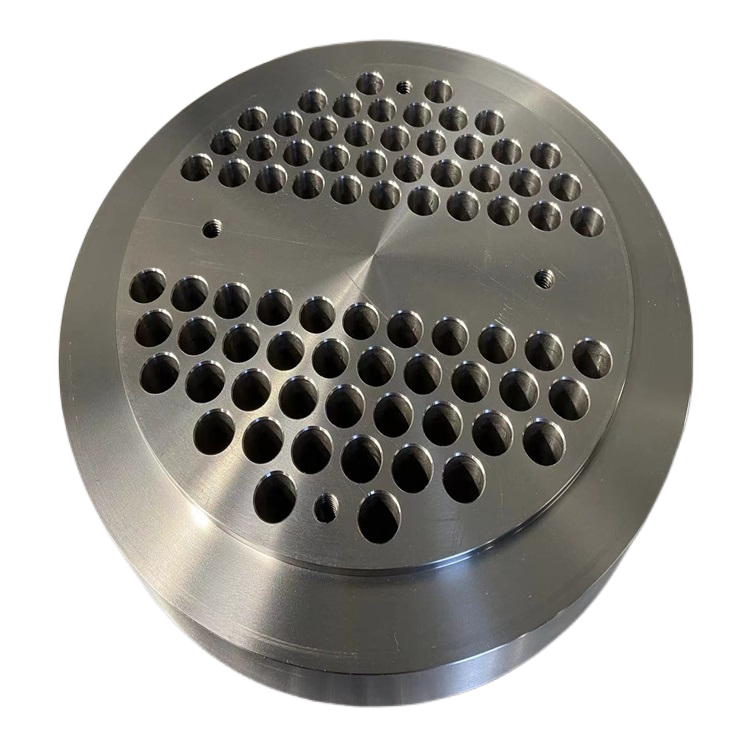

純鈦管板,鈦合金管板

1.產品材質

純鈦、鈦合金、鈦鋼復合板等

2. 執行標準

GB151

3. 產品用途

管板主要用于管殼式換熱器的主要部件；管板的設計是否合理對確保換熱器的安全運營、節約金屬材料、降低制造成本至關重要；在此采用GB151標準中管板計算方法來設計計算管板。

4.管板的基本介紹

　我國對管板計算方法的研究起步較晚，1977年首次在三部規范中作為附錄列入中國的管板計算公式，此后經大量使用并不斷完善，于1989年正式歸入國家標準GB151《鋼制管殼式換熱器》中，1999年又對該標準進行了修改，已給出了U形管式換熱器、浮頭式換熱器、填料函式換熱器以及固定式換熱器的常用結構形式的管板設計計算方法。
　　管殼式換熱器結構復雜，不同結構形式的管板，受載荷情況、支承條件、邊界約束條件等諸因素的影響，強度計算過程復雜，方法也不統一。大多數國家規范的管板強度計算公式一般是將管板簡化為一塊放在由換熱管支撐的彈性基礎上的軸對稱圓形開孔平板，受均布載荷及管孔的均勻削弱。在此基礎上，做了不同程度地簡化和假設。

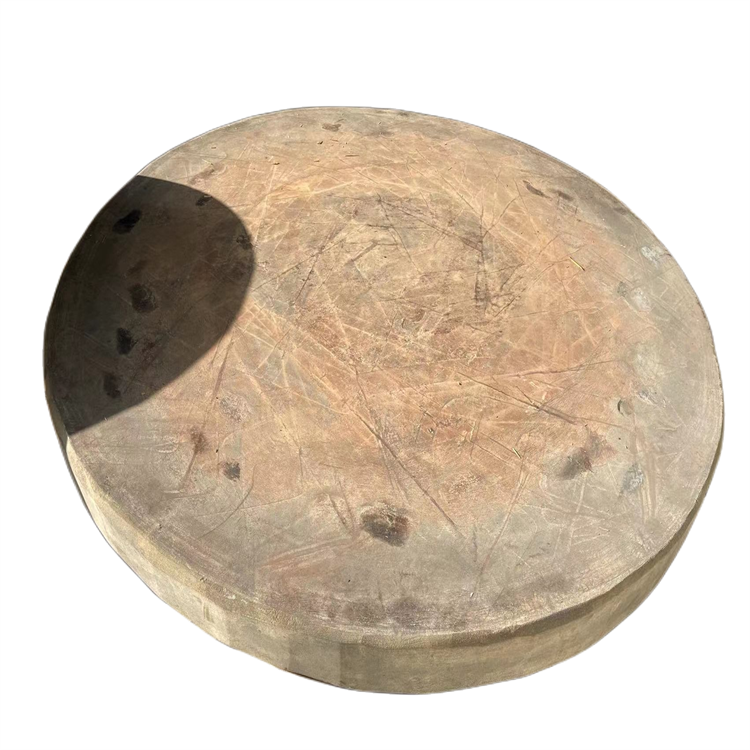

管板坯料
