研究 TC4 鈦合金點陣 /4 層混合結構舵翼件的超塑成形 /擴散連接工藝，采用 ABAQUS 有限元軟件分析了舵翼件在超塑成形過程中的等效應變以及不同區域的壁厚變化，并進行了帶預制塊的 TC4 鈦合金空心結構舵翼件超塑成形 /擴散連接實驗以及無損檢測、壁厚分析和金相分析。結果表明，在 920 ℃ 下以 3.0 MPa 脹形壓力成形的零件表面質量良好，無溝槽缺陷; 在 920 ℃ /2 MPa /120 min 擴散焊接條件下，擴散連接界面質量良好，焊合率為 95%; 點陣結構各筋條完全成形，最小壁厚為 0. 69 mm，減薄率為 13. 8%; 4 層結構區域凸包貼模成形，預制塊工藝補充面圓角處的壁厚最小，厚度為 0.52 mm，減薄率為 35%。

920 ℃時 TC4 鈦合金的真應力－真應變曲線

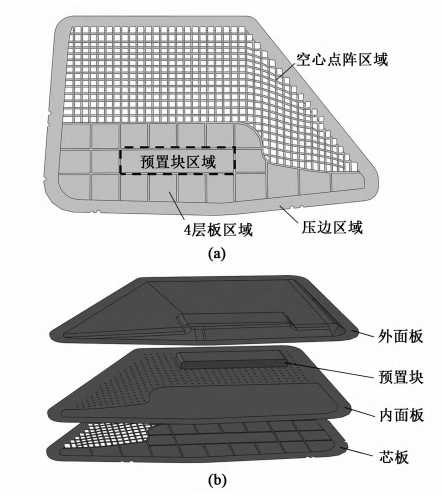

舵翼結構示意圖
(a) 芯板 (b) 裝配位置

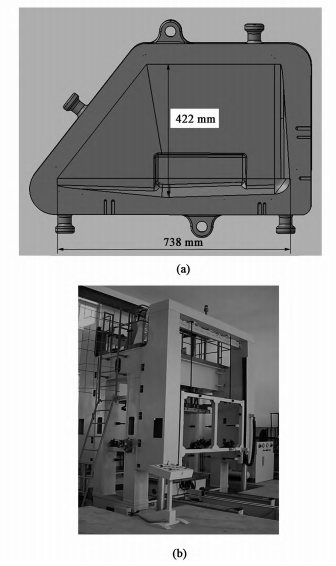

模具模型 (a) 及超塑成形 /擴散連接機床 (b)

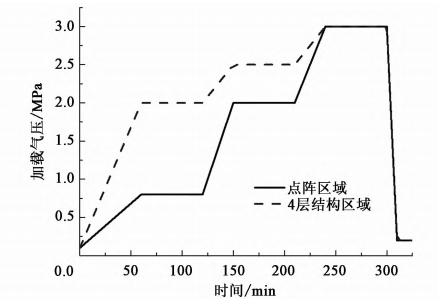

點陣 /4 層混合結構舵翼件氣壓加載曲線

成形后芯板仿真結果
(a) 等效應變?cè)茍D (b) 厚度分布云圖

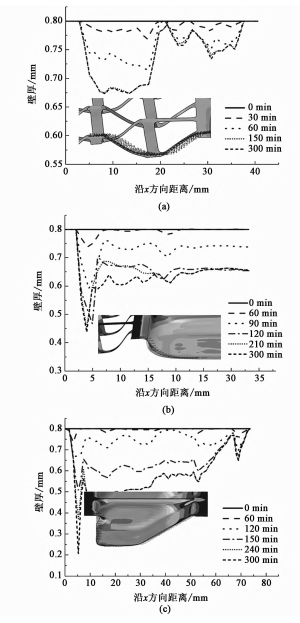

不同區域成形過程壁厚變化曲線及最終幾何結構
(a) 點陣結構區域 (b) 點陣與 4 層結構交界區域 (c) 4 層結構區域

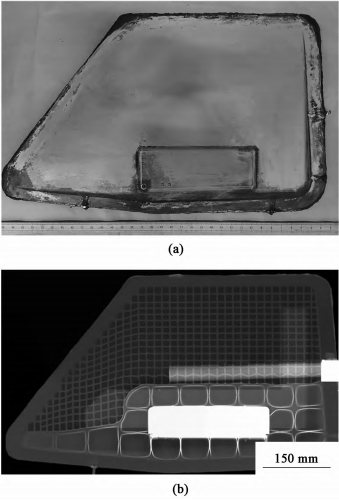

點陣 /4 層混合結構舵翼模擬件
(a) 實物外觀圖 (b) DＲ 圖

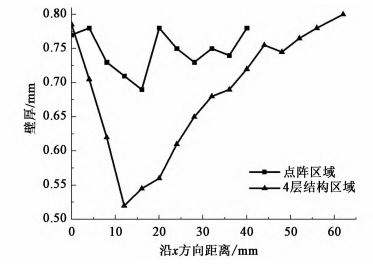

不同區域成形零件的壁厚分布

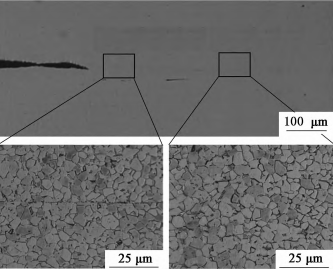

擴散連接接頭金相圖
