1薄壁焊接鈦管的需求情況
鈦有很顯著的特點，即它的耐蝕性能好。因?yàn)樗谝恍┭趸越橘|(zhì)中，在其表面上能生成一層致密的氧化膜，這層氧化膜能保護鈦基體不再受介質的腐蝕作用。在化學工業、石油化學工業、造紙業、冶金工業、海水淡化和熱能工業等領域都離不開使用換熱器和反應器。鈦管，特別是薄壁焊接鈦管是用于制造換熱器的最佳選擇材質。其最大用途還在熱能工業上。
熱電站、核電站多建于沿海地區的原因是可以利用豐富的海水作為凝汽器的冷卻水源。海水不僅經濟，而且能緩解全球缺乏淡水的難題。例如，一臺2x105kW的發電機組，冷卻水用量為2.7x104~2.9x104m3/h,可以想象一座上百萬千瓦的熱電站的用水量可達1.5x105m3/h以上。不過從另一方面講，海水固然可以利用，但海水的腐蝕性比較強，特別是被污染的海水、咸淡交替的人海的河口水。另外，鹽湖水、苦咸水以及海洋生物等的腐蝕性更強。應用傳統的銅基合金冷凝管已經不可能了。在上述的水質中，鈦管顯示出耐蝕性無比的優越性，鈦管比B10、B30、Ha 1772A等冷凝管的耐蝕性高40~50倍。
20世紀70年代前，有個別經濟發達的國家已采用無縫鈦管作為凝汽器換熱管興建了熱電站。因?yàn)闊o(wú)縫鈦管價格太貴，沒有更多國家追隨采用無縫鈦管制作熱電站的凝汽器。到70年代末，焊接鈦管問世，鈦管的價格一下就降低了25%左右。這樣一來，激發了更多的國家大力發展沿海熱電站和核電站的動力，前后有十幾個國家相繼興建了15座核電站（約1.190x107kW),70座熱電站（約3.155x107kW).
到80年代初，世界大多數有海岸線的國家都著手興建沿海熱電和核電站。所以薄壁焊接鈦管的用量猛增，然而能生產薄壁焊接鈦管的國家并不多，最大的焊接鈦管供應國有日本和美國。據電站設計部門提供的資料，可以粗略估算出薄壁焊接鈦管的年需求量。一臺6x105kW的發電機組，其凝汽器的換熱面積為2.8x104㎡.若采用規格為φ31.75mmx1909mm(長度）x0.5mm（壁厚）的薄壁焊接鈦管作為排水管，利用管的總數為14794根，總長度約為281km,其質量約為62t.按常規，一座熱電站或核電站其總裝機容量都在百萬千瓦以上。就經濟發展和能源建設而言，所要建設的熱電站和核電站的數量將不斷增加，因此薄壁焊接鈦管的用量將是驚人的。
2 我國薄壁焊接鈦管的技術現狀
我國在“六五”國民經濟發展規劃中曾列有開發薄壁焊接鈦管的課題，并于1985年攻克了薄壁焊接鈦管的生產技術和工藝難關，同時建成一條生產線，沒能投入批量生產的原因是因?yàn)閲?guó)產鈦帶跟不上供應，跟不上與焊接工藝同步發展的步伐。至今新建的熱電站和核電站所需的薄壁焊接鈦管仍靠進口。不過我國將于2010年后在華東地區建成一整套鈦帶生產線，實現依靠國產鈦帶生產薄壁焊接鈦管的理想已是指日可待了。

3薄壁焊接鈦管生產

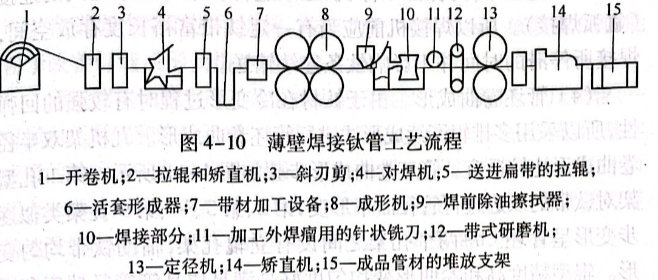

在專業化焊接機系列上用鈦帶焊制管材，這是大批量生產鈦及鈦合金管材最有前途的工藝。薄壁焊接鈦管工藝流程如圖4-10所示。

具體流程為：
（1)鈦帶準備。鈦帶對焊接鈦管而言是外材料。為保證薄壁焊接鈦管的質量，首先要對鈦帶的質量嚴格控制。鈦帶的化學成分、力學性能必須符合GB/T 3620.1-2007、GB/T3620.2-2007和GB/T 3622-1999的規定，厚度公差不大于0.04mm,不平度小
于4mm/m,鈦帶退火后的晶粒度應在0.03~0.065mm之間，鈦帶厚度規格一般有0.5mm、0.6mm、0.7mm,這是因?yàn)槟髋殴艿奈恢貌煌?，插入凝汽器花板上的鈦管壁厚也不同。鈦帶的寬度?yīng)在1000mm以上，從而才能使鈦帶破條的成材率提高，從而減低焊接鈦管的生產成本。
（2)鈦帶破條。它是鈦帶通過圓盤剪將其按一定寬度要求分剪成若干條鈦條，然后脫脂清理和清除鈦條兩邊的毛刺，再成卷。鈦條寬度根據焊接鈦管的規格而定，依照經驗公式計算得出。以ф25.4mm焊接鈦管為例，鈦帶寬度為：
B=π(D-8)+hs+djD
式中 D-焊接鈦管的公稱外徑尺寸，mm;δ-焊接鈦管的壁厚，mm;h.-焊后收縮系數；d;直徑系數。根據計算，Φ25.4mm焊接鈦管的破條寬度B=78.45mm.
（3)鈦條與鈦條焊接連接。鈦條的長度有限，在焊接鈦管連續生產的過程中，為保證不停機，必須進行鈦條與鈦條之間的連接（氬弧焊接）。所以焊接機前應當有一定鈦帶富裕長度存放空間，焊接所停滯的時間并不影響鈦條連續輸送。
（4)管坯卷曲成形。由于鈦材在冷變形過程時有較強的回彈性，所以采用多排輥漸續成形法進行管坯卷曲成形。九機架雙半徑卷曲成形比較適宜。管坯卷曲成形步驟如圖4-11所示。第1孔型架對鈦帶的雙邊進行管徑曲率形變，第2、第3、·、第9孔架類似逐
步變形呈管坯。每?jī)蓚€(gè)孔架之間設有立輥孔架，輔助鈦帶均勻變形。輥型精度高和卷曲形變均勻度好是滿足成品管管徑精度和圓度要求的保證。

焊接。采用鎢極氬弧焊直流正接法焊接。為了在焊接過程中提高焊接參數的穩定性，防止電弧漂移，焊輪上裝置AVC-3弧壓控制器和90A/4613A電弧磁力控制系統。AVC-3可隨電弧電壓的變化自動調節焊輪的高度，可保證弧壓穩定。在1.5V的范圍內可以選定一個“死區”值。當電弧電壓波動值超過選定“死區”值時，該裝置驅動焊輪自動上下調節。弧壓控制精度為給定弧壓的±1%.該裝置上配有電弧電壓的數字顯示器，可預先設定和顯示焊接電弧電壓。90A/4613A 電弧磁力控制系統是借助4個磁極的磁場方向和強弱變化對電弧的位置、形狀進行磁控，還可以調節電弧相對于焊件的位置（前、后、左、右）及熔池形狀（圓、橢圓、直線形）。電弧還可以在磁場作用下進行旋轉，轉速為0~60周／s.該裝置的功能

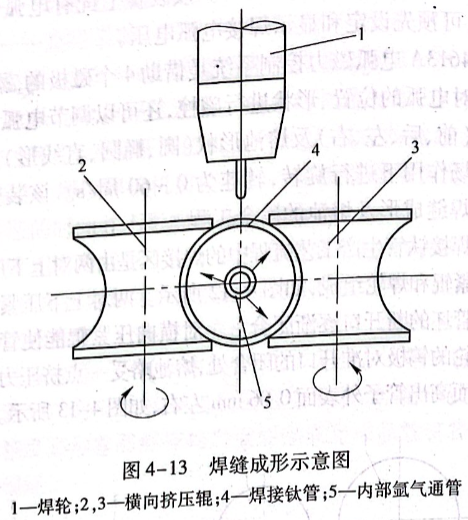

在于改善焊縫成形及熔池的冶金工程。薄壁焊接鈦管生產工藝流程中的焊接區是由兩對上下壓緊輥、一對橫向壓緊輥和焊輪組成，如圖4-12所示。兩對上下壓緊輥使基本成形的鈦管坯的斷開口逐漸閉合。一對橫向壓緊輥能使管坯的開口閉合。焊輪的鎢極對準開口的閉合處，熔池略受一點擠壓力就使焊縫熔池受擠而高出管子外表面0.06mm左右，如圖4-13所示。

薄壁焊接鈦管焊接的速度為2m/min,如果把焊接方法由氬弧焊改為等離子焊，焊速可提高到5m/min以上。
（6)在線渦流、超聲探傷檢測。渦流探傷采用高靈敏度、大角度點式探頭。如發現超標準缺陷可自動打標，并通過計算機進行切除和重新計長等處理。采用穿透式探頭進行渦流探傷，用斜角接觸法進行超聲檢查、渦流探傷對表面缺陷、氣孔、夾渣等比較敏感，而超聲探傷對裂紋、未焊透等縱向線缺陷具有較高的敏感度。
（7)焊管質量檢驗。成品焊管按批次、數量規定對其進行破壞性抽查，其中包括：管子幾何尺寸；內外表面檢查；拉伸強度檢查；壓扁、展平、壓縮、擴口、卷邊等檢查。
（8)成品管包裝入庫。成品管通過各項檢驗和抽查后，進行包裝（以防止運輸過程劃傷）并裝箱，箱內附有產品合格證和必要的檢驗檢測報告，然后入庫。
