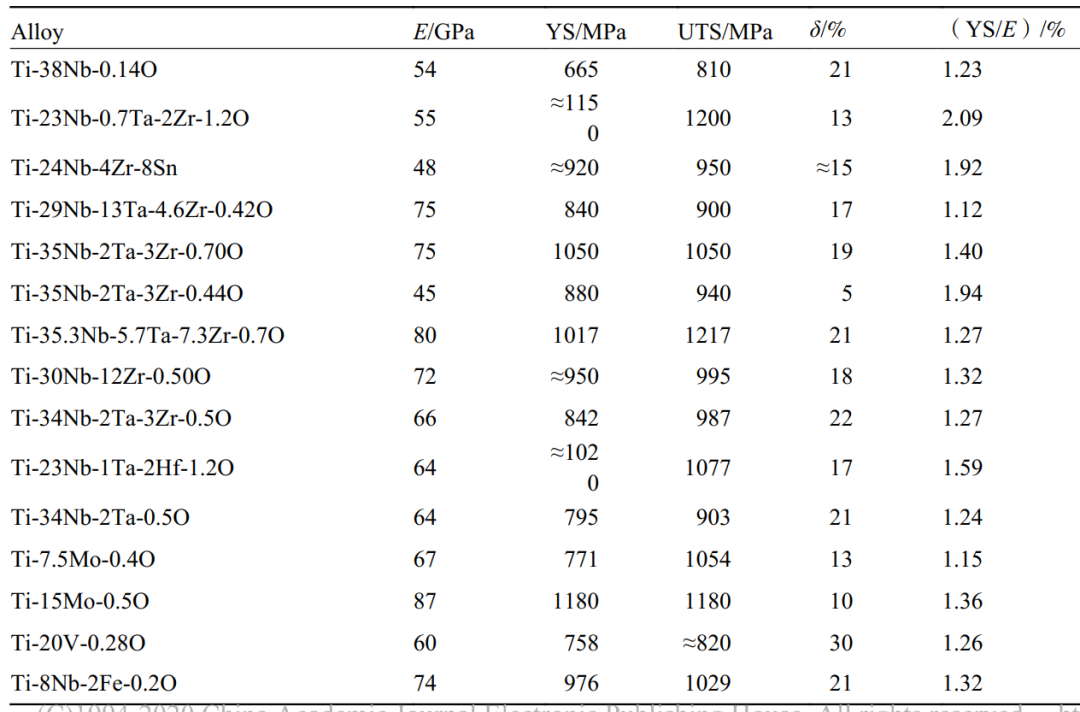

研究結(jié)果表明，含氧鈦合金高強(qiáng)度來源于氧元素產(chǎn)生的強(qiáng)間隙固溶強(qiáng)化和氧與位錯(cuò)的交互作用，高彈性是由于氧元素抑制了宏觀應(yīng)力誘發(fā)馬氏體相變，形成納米疇（nanodomain）、富氧團(tuán)簇或拉伸非線彈性（nonlinear elasticity）等。對(duì)于 β 穩(wěn)定性較低的鈦合金，變形過程中容易出現(xiàn)應(yīng)力誘發(fā)馬氏體相變，導(dǎo)致極低的屈服強(qiáng)度。由于氧對(duì) β 相有穩(wěn)定作用，其添加會(huì)有效地提高合金的屈服強(qiáng)度，從而獲得高強(qiáng)度和高彈性的同時(shí)匹配。但是由于氧原子難以直接被觀察到，關(guān)于氧在不同鈦合金中發(fā)揮的作用仍有待深入研究。

億沐鑫新材料公司產(chǎn)品分類：鈦棒、鈦管、鈦板、鈦陽極、鈦箔鈦帶、鈦法蘭、鈦絲、鈦靶材、鈦設(shè)備、鈦餅鈦環(huán)、鈦標(biāo)準(zhǔn)件、鈦加工件
