前蘇聯(lián)莫斯科輕金屬研究院1970~1985年分別研發(fā)了大尺寸鈦合金擠壓型材、擠壓大型尾翼鈦型材、鈦合金擠壓薄壁型材、鈦壁板、空心鈦型材等。
a 大尺寸鈦合金擠壓型材

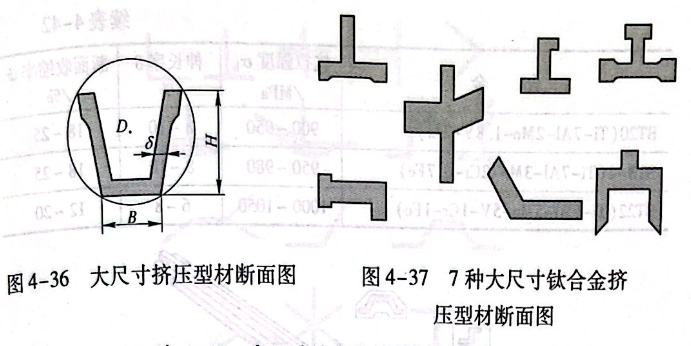

圖4-36所示為1970年開始研制開發(fā)的大尺寸鈦合金擠壓型材。其規(guī)格、尺寸為：
翼緣厚度δmm           10~50
寬B,高H/mm              ≤250
外接圓直徑D/mm        ≤340
截斷面面積／c㎡         ≤250
隨后，研制開發(fā)了7種大尺寸鈦合金擠壓型材（見圖4-37),選用的合金是中強和高強鈦合金 BT6、BT20、BT22和BT23,大尺寸鈦合金擠壓型材的性能見表4-41.

b 擠壓大型尾翼鈦型材

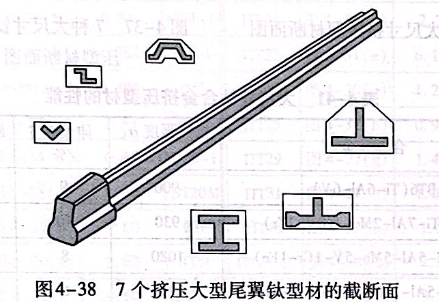

1975年以后研發(fā)了擠壓大型尾翼鈦型材，共開發(fā)了7個擠壓大型尾翼鈦型材，截斷面如圖4-38所示。其規(guī)格、尺寸為：
                                    型材                     大型尾端
長度／m                   1.5~6.0                    0.3~1.0
截斷面面積／c㎡       12~30                     50~200
桁條翼緣厚度／mm     12~40
臨界尺寸／mm          ＜180                     200
7個擠壓大型尾翼鈦型材選用的合金是中強和高強鈦合金OT4、BT6、BT20、BT3-1和BT22,大尺寸鈦合金擠壓型材的性能見表4-42.

c 擠壓薄壁型材

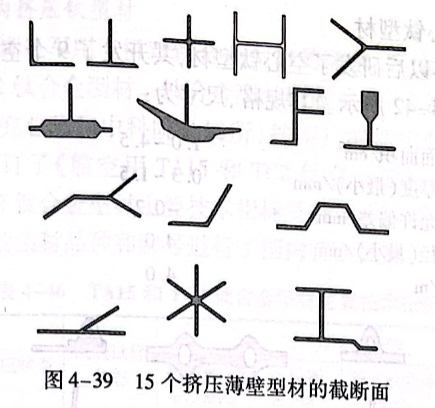

1980年研發(fā)了鈦合金各種擠壓薄壁型材，共開發(fā)了15個擠壓薄壁鈦型材，截斷面如圖4-39所示。其規(guī)格、尺寸為：
                                              擠出長度             尺寸
截斷面面積／c㎡                    0.8~20.0             0.5~6.0
翼緣厚度（最?。痬m              1.5                  1.2
翼緣允許偏差／mm                  0.25                 0.15
長度／m                                    4.0                  4.0
15個擠壓薄壁型材選用的合金是中強鈦合金OT4、BT6和BT20,擠壓薄壁各種型材的性能見表4-43.

d 鈦壁板

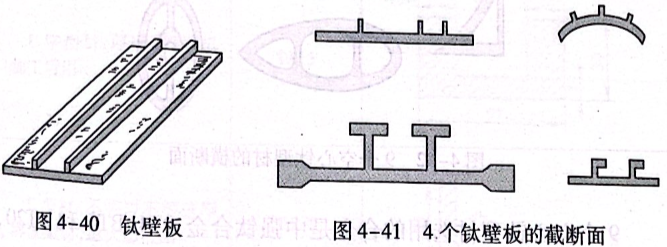

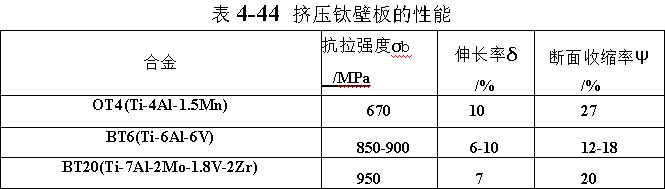

1985年以后研發(fā)了鈦壁板，共開發(fā)了5個擠壓鈦壁板，截斷面如圖4-40及圖4-41所示。鈦壁板的規(guī)格、尺寸為：
T型材的立股，桁條／mm             6~30
寬度／mm                                   ≤400
截斷面面積／c㎡                          7~200

e 空心鈦型材

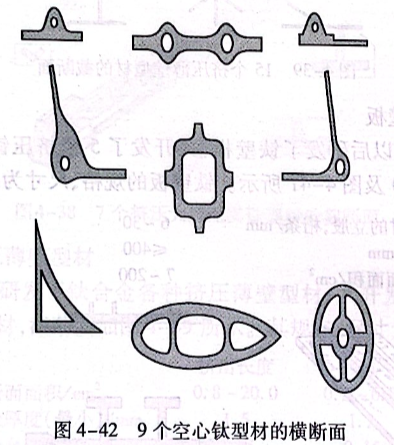

1985年以后研發(fā)了空心鈦型材，共開發(fā)了9個空心鈦型材橫斷面，如圖4-42所示。其規(guī)格、尺寸為：
橫斷面面積／c㎡                                 1.0~4.5
翼緣厚度（最小）／mm                       0.3~1.5
翼緣允許偏差／mm                           －0.2
孔直徑（最?。痬m                          4.0
長度／m                                             4.0

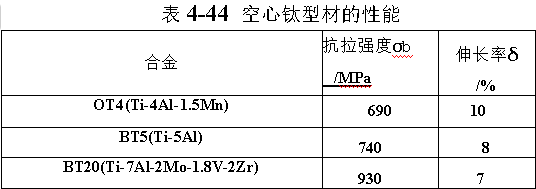

9個空心鈦型材選用的合金是中強鈦合金OT4、BT5和BT20,擠壓空心鈦型材的性能見表4-45.

本公司產(chǎn)品分類：鈦棒、鈦管、鈦板、鈦陽極、鈦箔鈦帶、鈦法蘭、鈦絲、鈦靶材、鈦設(shè)備、鈦餅鈦環(huán)、鈦標準件、鈦加工件
