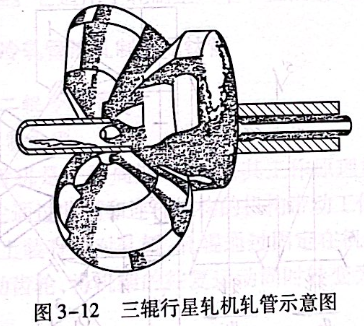

三輥行星軋機軋制鋼管是一種高效率的新型軋機（簡稱PSW軋機），目前其應用已經很成熟，它有五種規格產品。其結構示意圖如圖3-12所示。芬蘭OUTKUMPU公司20世紀80年代采用三輥行星軋機研制無縫銅管獲得成功。我國河南省新鄉某公司于1994年將此技術引進，建立了銅管生產線，生產效率高，應用十分成功。下面簡單介紹一下該設備軋制原理及工藝特點。

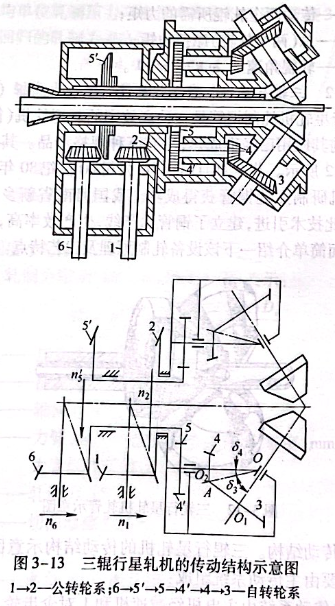

傳動結構。三輥行星軋機的傳動結構示意圖如圖3-13所示。主要由主傳動系統組成：
1)主傳動系統由主電機經減速機和1對傘齒輪，使裝在外空心軸上的大盤旋轉，從而使裝在大盤上的3個軋輥座隨大盤公轉。
2)輔傳動系統由輔電機經減速機和1對傘齒輪驅動內空心軸→太陽輪→行星輪→裝在回轉大盤上的3個120°布置行星輪和3個大傘齒輪旋轉→經3個小傘齒輪驅動3個軋輥頭自傳。
軋輥軸軸線與軋輥線成一定傾斜角（初期為60°,現在小些），要實現軋制還必須使軋輥軸線繞行星輪軸線再偏轉一個角度，使軋輥軸線與軋輥線成空間交叉的兩直線。在結構參數設計合理的

前提下，只要將主、輔電機的轉速調整到恰當?shù)钠ヅ潢P(guān)系，使軋輥與軋件的接觸點成為中心，這樣軋輥的旋轉變?yōu)閲@軋件的既有公轉又有自傳的行星運動，而軋件只做直線運動。
（2)軋制原理（以熱軋銅管為例）。將經加工后的連鑄銅管坯輸送到輥道上，管坯被夾緊，將芯棒推入管坯的定心孔后進行軋制。在軋機內，橫斷面的減徑由呈120°的3個錐形軋輥來實現。
這些軋輥圍繞著管坯做既有公轉又有自傳的行星運動。軋輥軸軸線與軋輥線成一定傾斜角（約為7°),通過改變主、輔兩套傳動的速度比，調節到使軋機只前進而不旋轉，每個軋輥都是圍繞著與之接觸的軋件碾壓而發生塑性變形。如用外徑為φ(80~85)mmx20mm的管坯，經過一道次的軋制，直接可減少至φ(44~48)mmx（2.2~2.5)mm,斷面收縮率達90%以上。這樣大的變形量是在很短的時間內完成的，變形熱高，使變形區的銅管升溫到700℃,促使
銅管發生再結晶，并呈軟態，不需退火就可進行再加工。
（3)工藝特點。三輥軋制工藝具有下列優點：可以采用大變形量軋制，生產效率高；金屬的損耗小，成品率高；設備緊湊，生產。過程可以自動化等。缺點是：設備結構復雜，調整要求精密，所以調整和維修困難。它適用于軋制生產單一且批量大的產品。
